Доступен
Цена по запросу
- Краткое описание
- Полное автоматическое точное управление
- Доступный промышленный шланг диаметром 6 дюймов
- Энергосбережение и безопасность эксплуатации
- Одобрено CE
Скачать документацию

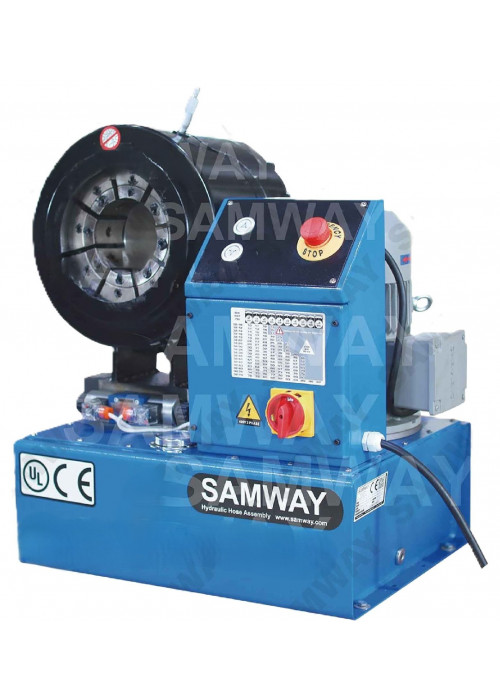

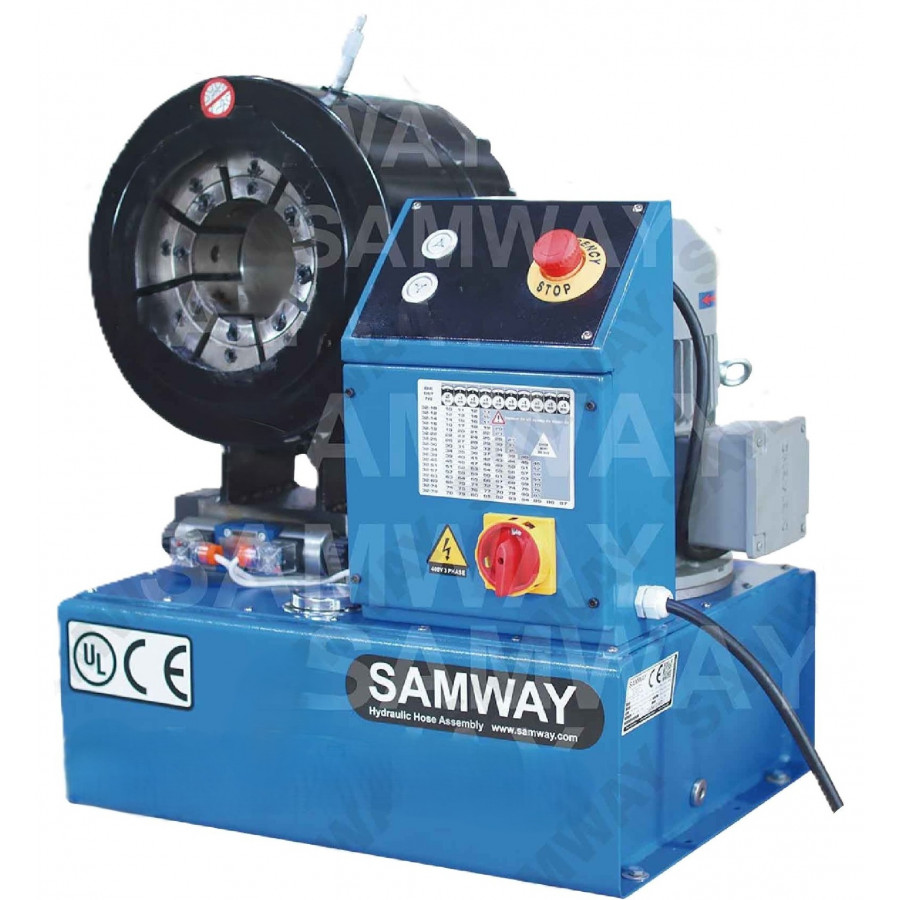

S102
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальный диаметр шланга: 4 дюйма.
- Максимальный диаметр гидравлического шланга: 2 дюйма, 6SP.
- Максимальный диаметр промышленного шланга (внутренний диаметр): 140 мм.
- Диапазон обжима (в мм): 10–140.
- Тип матрицы: 51.
- Длина основной матрицы (в мм): 80.
- Максимальное открытие (в мм): +24.
- Мощность двигателя (кВт/л. с.): 4,0/5,0 (напряжение — 400 В, трёхфазная сеть).
- Сила обжима (в кН): 2800.
- Количество обжимов в час: 550.
- Ножная педаль: в комплекте.
- Уровень шума (в дБА): 65.
- Класс защиты: IP56.
ГАБАРИТЫ (Д × Ш × В)
- Размеры станка (в мм): 750 × 450 × 1450.
- Размеры станка (в дюймах): 29,5 × 17,7 × 57,1.
- Размеры в упаковке (в мм): 850 × 550 × 1600.
- Размеры в упаковке (в дюймах): 33,5 × 21,7 × 63,0.
ВЕС
- Вес станка (в кг/фунтах): 400 / 882.
- Вес в упаковке (в кг/фунтах): 420 / 926.
1) Максимальное открытие — это общий ход кубика. Добавьте это значение к минимальному диаметру обжимки используемого набора штампов. В результате максимальное открытие машины с установленным кристаллом.
Стандартные комплекты кристаллов:
| Номер набора матриц (DieSetNo) | Диаметр (D, мм) | Длина (L, мм) | Диапазон обжима (Crimp. range, мм) |
|---|---|---|---|
| *18506/10 | 10 | 60 | 10,0–12,0 |
| *18506/12 | 12 | 60 | 12,0–14,0 |
| 18506/14 | 14 | 60 | 14,0–16,0 |
| 18506/16 | 16 | 60 | 16,0–19,0 |
| 18506/19 | 19 | 60 | 19,0–22,0 |
| 18506/22 | 22 | 75 | 22,0–26,0 |
| 18506/26 | 26 | 75 | 26,0–30,0 |
| 18506/30 | 30 | 75 | 30,0–34,0 |
| 18506/34 | 34 | 80 | 34,0–39,0 |
| 18506/39 | 39 | 80 | 39,0–45,0 |
| 18506/45 | 45 | 90 | 45,0–51,0 |
| 18506/51 | 51 | 90 | 51,0–57,0 |
| 18506/57 | 57 | 100 | 57,0–63,0 |
| 18506/63 | 63 | 100 | 63,0–69,0 |
| 18506/69 | 69 | 100 | 69,0–74,0 |
| *18506/74 | 74 | 110 | 74,0–78,0 |
| *18506/78 | 78 | 110 | 78,0–82,0 |
Вес
- Вес в упаковке (в кг/фунтах)
- 420 / 926
- Вес станка (в кг/фунтах)
- 400 / 882
Габариты
- Размеры в упаковке (в дюймах)
- 33,5 × 21,7 × 63,0
- Размеры в упаковке (в мм)
- 850 × 550 × 1600
- Размеры станка (в дюймах)
- 29,5 × 17,7 × 57,1
- Размеры станка (в мм)
- 750 × 450 × 1450
Технические характеристики
- Диапазон обжима (в мм)
- 10–140
- Длина основной матрицы (в мм)
- 80
- Класс защиты
- IP56
- Количество обжимов в час
- 550
- Максимальное открытие (в мм)
- +24
- Максимальный диаметр гидравлического шланга
- 2 дюйма, 6SP
- Максимальный диаметр промышленного шланга (внутренний диаметр)
- 140 мм
- Максимальный диаметр шланга
- 4 дюйма
- Мощность двигателя (кВт/л. с.)
- 4,0/5,0 (напряжение — 400 В, трёхфазная сеть)
- Ножная педаль
- в комплекте
- Сила обжима (в кН)
- 2800
- Тип матрицы
- 51
- Уровень шума (в дБА)
- 65
