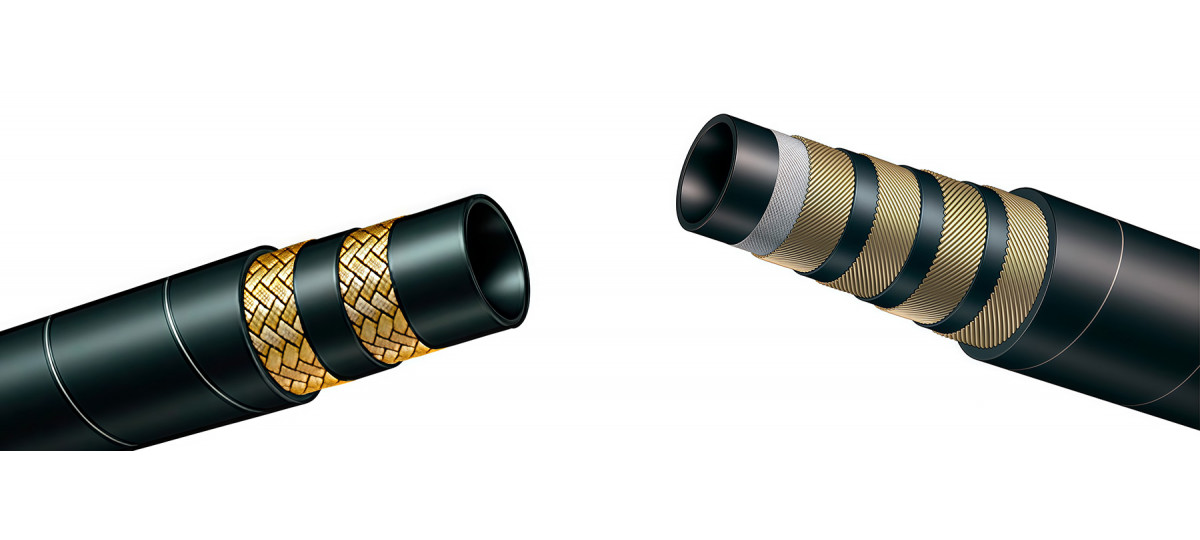

Как выбрать: оплётка или навивка?

Вопрос по оборудованию для изготовления актуален всегда, но что там по рукавам? Давайте разберёмся.
Выбирать оборудование под свои потребности - один из логичных подходов, а значит, хорошо понимать с чем придется иметь дело.

Если вы работаете с гидравлическим оборудованием - будь то экскаватор, пресс или промышленный станок - вопрос выбора рукава высокого давления (РВД) становится критически важным. Неправильный выбор может привести к аварии, простою техники и дополнительным расходам.

Одно из главных решений - это выбор между РВД с оплёткой и РВД с навивкой. В этой статье разберём, в чём разница, какие у них характеристики, и как выбрать рукав, исходя из ваших задач.

Что такое оплётка и навивка в РВД?

Рукав высокого давления - это многослойная конструкция, предназначенная для передачи гидравлической жидкости под высоким давлением. Основные элементы:

• Внутренний слой - маслостойкая резина (обычно на основе NBR).
• Армирующий слой - определяет прочность и тип рукава.
• Наружный слой - защита от истирания, ультрафиолета, химии.

Именно армирующий слой делит все РВД на два основных типа: оплёточные и навивочные.

Разумеется оборудование SAMWAY рассчитано на работу со всеми типами рукавов, выбирайте с умом.

РВД с оплёткой: гибкость и экономичность

Оплёточные рукава изготавливаются путём оплетения внутреннего слоя стальными проволоками под углом 54–56°. Чем больше слоёв оплётки - тем выше давление, которое может выдержать рукав.

Типы оплёточных РВД:

• 1SN - один слой оплётки, до 250–300 бар.
• 2SN - два слоя, до 350–400 бар.
• R1, R2 - по международным стандартам (аналоги 1SN/2SN).

Преимущества:

• Высокая гибкость - идеально для узких мест и подвижных соединений.
• Лёгкий вес.
• Более низкая цена по сравнению с навивочными.
• Хорошо подходит для средних нагрузок.

Недостатки:

• Ограниченный срок службы при экстремальных нагрузках.
• Меньшая устойчивость к импульсным нагрузкам.
• Максимальное давление - до 400 бар.

Где применяются:

• Гидравлика строительной техники (экскаваторы, погрузчики).
• Сельхозмашины.
• Промышленные станки с умеренным давлением.

РВД с навивкой: прочность и надёжность

Навивочные рукава изготавливаются путём навивки стальной ленты или проволоки под углом 18–25°. Такая конструкция обеспечивает максимальную прочность.

Типы навивочных РВД:

• 4SP - четыре слоя навивки, до 420 бар.
• 4SH - усиленная версия, до 630 бар.
• R9, R10, R12 - по международным стандартам (ISO 18752).

Преимущества:

• Высокая устойчивость к давлению - до 630 бар и выше.
• Отличная жизнестойкость при импульсных нагрузках (до 200 000 циклов).
• Подходит для сверхвысокого давления.
• Длительный срок службы в тяжёлых условиях.

Недостатки:

• Больший вес и жёсткость.
• Высокая цена.
• Требует большего радиуса изгиба.

Где применяются:

• Промышленные прессы и гидравлические станции.
• Нефтегазовое оборудование.
• Горнодобывающая техника.
• Судостроение и авиация.

Оплётка vs навивка: сравнительная таблица
