Доступен
Цена по запросу
- Краткое описание
- Полное автоматическое управление с педалью ножного управления.
- Быстросменная оснастка и стойка для матриц (инструментов и матриц).
- Энергосберегающая и безопасная эксплуатация.
- Идеально подходит для угловых фитингов под 90 градусов.
- Разработан для обжима шлангов с угловым (коленчатым) фитингом.

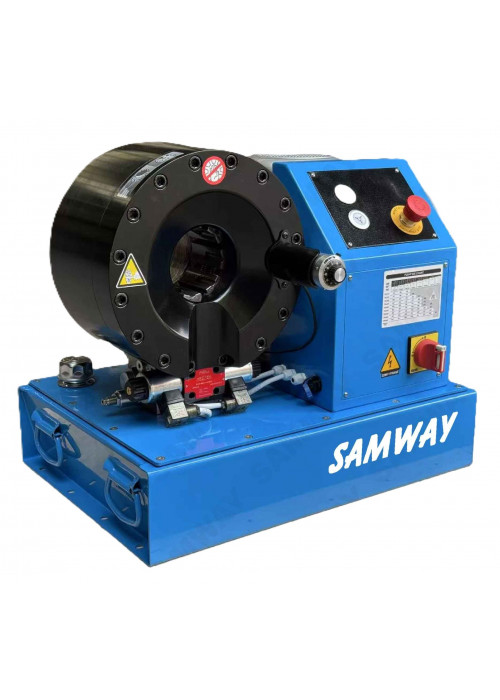

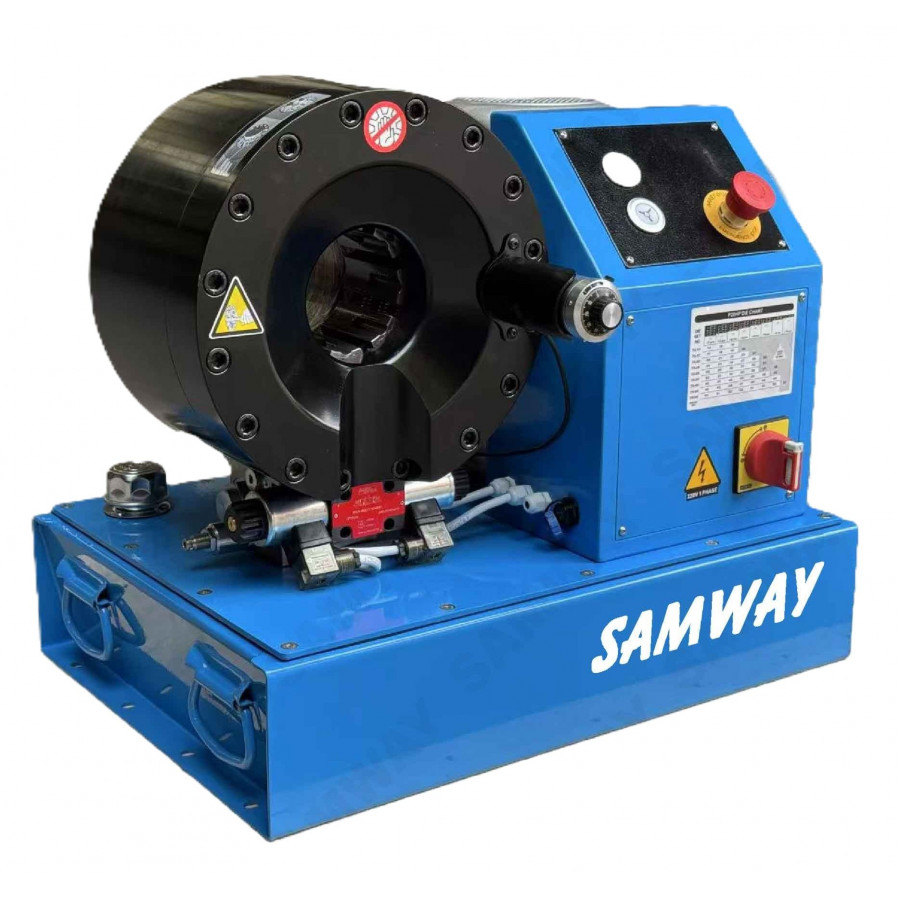

P19, 1” 4SP
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальный диаметр обжима (мм/дюймы): 58 / 2,28.
- Максимальный диаметр обжима с использованием мастер-матриц (мм/дюймы): 70 / 2,76.
- Максимальная сила обжима (кН): 1300.
- Максимальная сила обжима (в тоннах): 130.
- Время цикла обжима на 10 мм (секунды): 4.
- Размер гидравлического шланга (дюймы): 1" 4SP.
- Размер промышленного шланга (дюймы): 2".
- Серия матриц: S6.
- Максимальное открытие (мм): +28.
- Максимальное открытие без матриц (мм): 98.
- Размеры мастер-матрицы (диаметр/длина, мм): 70 / 80.
- Размеры мастер-матрицы (диаметр/длина, дюймы): 2,76 / 3,15.
- Мощность двигателя (кВт / л. с.): 2,2 / 3.
- Объём масляного бака: 27 литров.
РАЗМЕРЫ (Д × Ш × В)
- Размеры станка (мм): 600 × 430 × 520.
- Размеры станка (дюймы): 23,6 × 16,9 × 20,5.
- Размеры в упаковке (мм): 700 × 530 × 620.
- Размеры в упаковке (дюймы): 27,6 × 20,9 × 24,4.
ВЕС
- Вес станка (кг / фунты): 140 / 309.
- Вес в упаковке (кг / фунты): 155 / 342.
1) С использованием стандартных матриц. Диапазон обжима можно расширить с помощью специальных матриц.
2) Теоретически при цикле обжима 10 мм.
3) Трёхфазная/однофазная сеть.
4) Максимальное открытие — это полный ход матрицы. Прибавьте это значение к минимальному диаметру обжима используемого набора матриц. Полученный результат будет являться максимальным открытием станка при установленном наборе матриц.
| НАБОРЫ МАТРИЦ СЕРИИ S6 (DIE SET S6-SERIES) | |||
|---|---|---|---|
| Номер набора матриц (DieSetNo) | Диаметр (D), мм | Длина (L), мм | Диапазон обжима (Crimp. range), мм |
| *18506/10 | 10 | 55 | 10,0–12,0 |
| *18506/12 | 12 | 55 | 12,0–14,0 |
| 18506/14 | 14 | 55 | 14,0–17,0 |
| 18506/17 | 17 | 55 | 17,0–20,0 |
| 18506/20 | 20 | 55 | 20,0–24,0 |
| 18506/24 | 24 | 55 | 24,0–28,0 |
| 18506/28 | 28 | 75 | 28,0–32,0 |
| 18506/32 | 32 | 75 | 32,0–36,0 |
| 18506/36 | 36 | 75 | 36,0–40,0 |
| 18506/40 | 40 | 90 | 40,0–44,0 |
| *18506/44 | 44 | 90 | 44,0–50,0 |
| *18506/50 | 50 | 90 | 50,0–52,0 |
| *18506/52 | 52 | 90 | 52,0–58,0 |
| *18506/58 | 58 | 90 | 58,0–64,0 |
Вес
- Вес в упаковке (кг / фунты)
- 155 / 342
- Вес станка (кг / фунты)
- 140 / 309
Габариты
- Размеры в упаковке (дюймы)
- 27,6 × 20,9 × 24,4
- Размеры в упаковке (мм)
- 700 × 530 × 620
- Размеры станка (дюймы)
- 23,6 × 16,9 × 20,5
- Размеры станка (мм)
- 600 × 430 × 520
Технические характеристики
- Время цикла обжима на 10 мм (секунды)
- 4
- Максимальная сила обжима (в тоннах)
- 130
- Максимальная сила обжима (кН)
- 1300
- Максимальное открытие (мм)
- +28
- Максимальное открытие без матриц (мм)
- 98
- Максимальный диаметр обжима (мм/дюймы)
- 58 / 2,28
- Максимальный диаметр обжима с использованием мастер-матриц (мм/д
- 70 / 2,76
- Мощность двигателя (кВт / л. с.)
- 2,2 / 3
- Объём масляного бака
- 27 литров
- Размер гидравлического шланга (дюймы)
- 1" 4SP
- Размер промышленного шланга (дюймы)
- 2"
- Размеры мастер-матрицы (диаметр/длина, дюймы)
- 2,76 / 3,15
- Размеры мастер-матрицы (диаметр/длина, мм)
- 70 / 80
- Серия матриц
- S6
