- Краткое описание
- Разработан для массового производства
- Широкий диапазон раскрытия: до +150 мм.
- Низкое расположение центра обжима: 650 мм от уровня земли.
- Сертифицирован по стандарту CE.
Скачать документацию

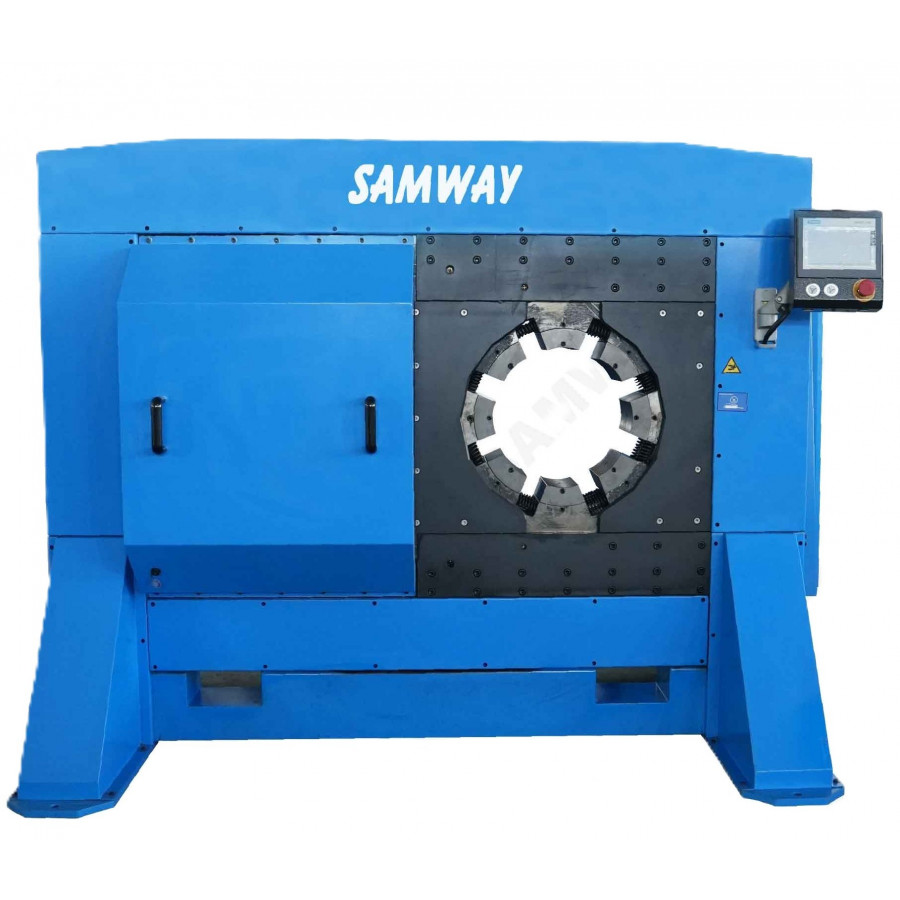

FP175
Технические данные
- Максимальный диаметр обжима (мм/дюймы): 320/12.60.
- Максимальный диаметр обжима с мастер-матрицами (мм/дюймы): 330/13.
- Максимальная сила обжима (кН): 6600–8600 (FP175).
- Максимальная сила обжима (в тоннах): 660.
- Время цикла при обжиме 10 мм (сек): 3,1.
- Размер гидравлического шланга (дюймы): 10*.
- Размер промышленного шланга (дюймы): 12.60*.
- Серия матриц: 32³/ 160³/ 170.
- Максимальное раскрытие (мм): +150.
- Максимальное раскрытие без матриц (мм): 470.
- Диаметр/длина мастер-матрицы (мм): 320/190.
- Диаметр/длина мастер-матрицы (дюймы): 12.60/8.66.
- Мощность двигателя (кВт/л. с.): 15/20 (400 В, трёхфазная сеть).
- Объём масляного бака: 250 л.
Габариты (Д × Ш × В)
- Размеры станка (мм): 1800 × 1000 × 1500.
- Размеры станка (дюймы): 70.9 × 39.4 × 59.1.
- Размеры в упаковке (мм): 1900 × 1100 × 1700.
- Размеры в упаковке (дюймы): 74.8 × 43.3 × 66.9.
- Размеры гидравлического блока (мм): 900 × 700 × 1300.
- Размеры гидравлического блока (дюймы): 35.4 × 27.6 × 51.2.
- Размеры гидравлического блока в упаковке (мм): 1045 × 800 × 1405.
- Размеры гидравлического блока в упаковке (дюймы): 41.1 × 31.5 × 55.3.
Вес
- Вес станка (кг/фунты): 3500/7716.
- Вес станка в упаковке (кг/фунты): 3800/8378.
- Вес гидравлического блока (кг/фунты): 500/1102.
- Вес гидравлического блока в упаковке (кг/фунты): 550/1213.
1) С использованием стандартных матриц. Диапазон обжима можно расширить при применении специальных матриц.
2) Теоретический показатель (рассчитан для цикла обжима 10 мм).
3) С использованием адапторных матриц.
4) Максимальное раскрытие — это полный ход матрицы. Чтобы определить максимальное раскрытие станка с установленной матрицей, нужно прибавить это значение к минимальному диаметру обжима для используемой матрицы. Полученный результат и будет максимальным раскрытием станка с установленной матрицей.
| Номер набора матриц (DieSetNo) | Диаметр (D, мм) | Длина (L, мм) | Диапазон обжима (Crimp. range, мм) |
|---|---|---|---|
| 405060/205 | 205 | 220 | 205,0–220,0 |
| 405060/220 | 220 | 220 | 220,0–235,0 |
| 405060/235 | 235 | 220 | 235,0–250,0 |
| 405060/250 | 250 | 220 | 250,0–270,0 |
| 405060/270 | 270 | 220 | 270,0–290,0 |
| 405060/290 | 290 | 220 | 290,0–320,0 |
Наборы матриц — серия 160 (Die Set 160-Series)
| Номер набора матриц (DieSetNo) | Диаметр (D, мм) | Длина (L, мм) | Диапазон обжима (Crimp. range, мм) |
|---|---|---|---|
| 18852/126 | 126 | 116 | 126,0–136,0 |
| 18852/136 | 136 | 116 | 136,0–146,0 |
| 18852/146 | 146 | 116 | 146,0–156,0 |
| 18852/156 | 156 | 116 | 156,0–166,0 |
| 18852/166 | 166 | 116 | 166,0–178,0 |
| 18852/178 | 178 | 116 | 178,0–190,0 |
| 18852/190 | 190 | 116 | 190,0–202,0 |
Вес
- Вес гидравлического блока (кг/фунты)
- 500/1102
- Вес гидравлического блока в упаковке (кг/фунты)
- 550/1213
- Вес станка (кг/фунты)
- 3500/7716
- Вес станка в упаковке (кг/фунты)
- 3800/8378
Габариты
- Размеры в упаковке (дюймы)
- 74.8 × 43.3 × 66.9
- Размеры в упаковке (мм)
- 1900 × 1100 × 1700
- Размеры гидравлического блока (дюймы)
- 35.4 × 27.6 × 51.2
- Размеры гидравлического блока (мм)
- 900 × 700 × 1300
- Размеры гидравлического блока в упаковке (дюймы)
- 41.1 × 31.5 × 55.3
- Размеры гидравлического блока в упаковке (мм)
- 1045 × 800 × 1405
- Размеры станка (дюймы)
- 70.9 × 39.4 × 59.1
- Размеры станка (мм)
- 1800 × 1000 × 1500
Технические данные
- Время цикла при обжиме 10 мм (сек)
- 3,1
- Диаметр/длина мастер-матрицы (дюймы)
- 12.60/8.66
- Диаметр/длина мастер-матрицы (мм)
- 320/190
- Максимальная сила обжима (в тоннах)
- 660
- Максимальная сила обжима (кН)
- 6600–8600 (FP175)
- Максимальное раскрытие (мм)
- +150
- Максимальное раскрытие без матриц (мм)
- 470
- Максимальный диаметр обжима (мм/дюймы)
- 320/12.60
- Максимальный диаметр обжима с мастер-матрицами (мм/дюймы)
- 330/13
- Мощность двигателя (кВт/л. с.)
- 15/20 (400 В, трёхфазная сеть)
- Объём масляного бака
- 250 л
- Размер гидравлического шланга (дюймы)
- 10*
- Размер промышленного шланга (дюймы)
- 12.60*
- Серия матриц
- 32³/ 160³/ 170
