Доступен
Цена по запросу
- Краткое описание
- Гидравлический шланг 2″, 6 SP/SH
- Прецизионное цифровое управление
- Быстросменная стойка для инструмента и матриц
- Разработан для массового производства
- Энергосбережение и быстрый обжим
- Сертифицирован по стандарту CE
Скачать документацию

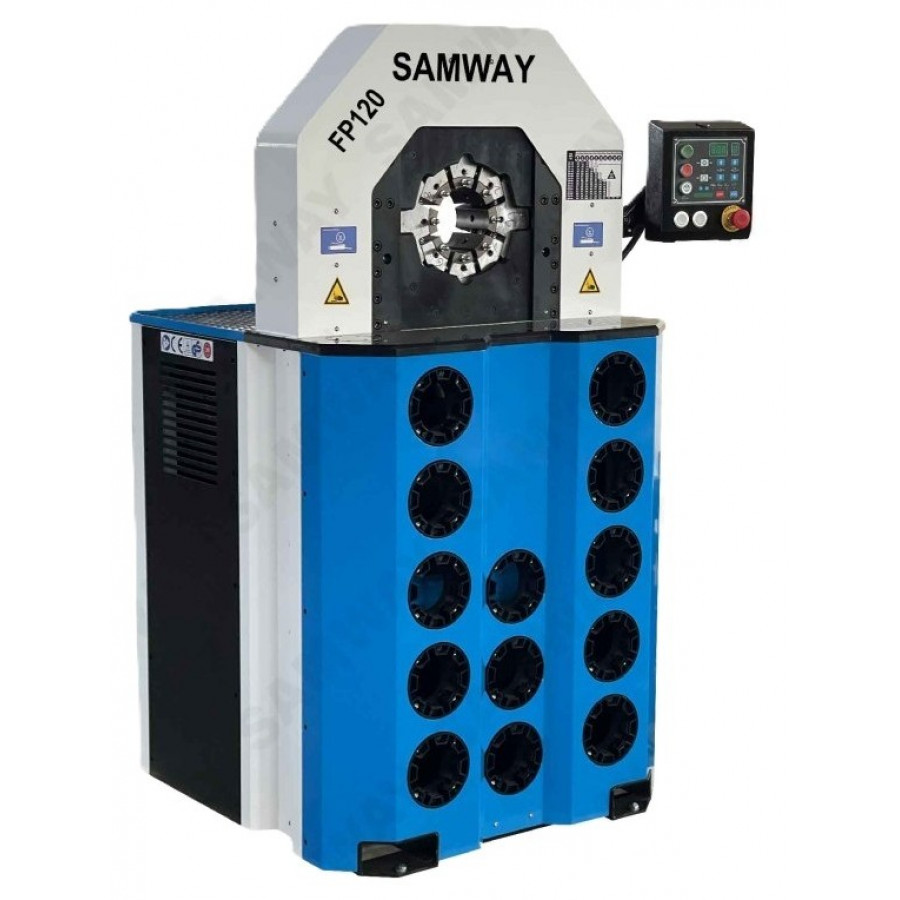

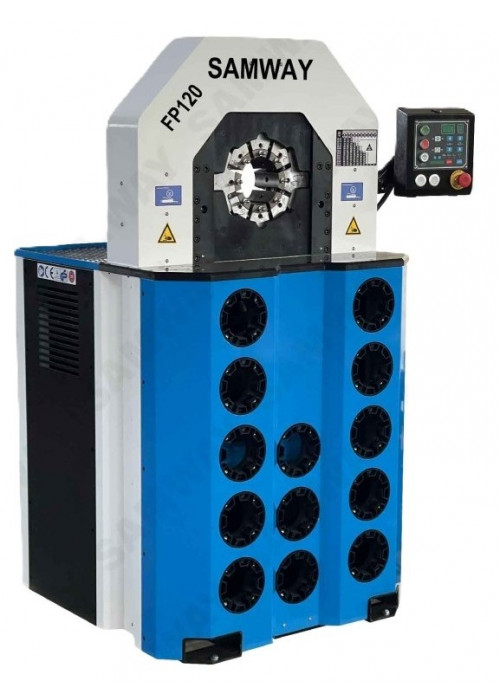

FP120
Технические данные
- Максимальный диаметр обжима (мм/дюймы): 87/3,42.
- Максимальный диаметр обжима с мастер-матрицами (мм/дюймы): 109/4,3.
- Максимальная сила обжима (кН): 2800.
- Максимальная сила обжима (в тоннах): 280.
- Время цикла при обжиме 10 мм (сек): 1,8 (для модели S — 1,6).
- Размер гидравлического шланга (дюймы): 2" 6 SP/SH.
- Размер промышленного шланга (дюймы): 3,42.
- Серия матриц: 32.
- Максимальное раскрытие (мм): +72.
- Максимальное раскрытие без матриц (мм): 161.
- Диаметр/длина мастер-матрицы (мм): 99/97.
- Диаметр/длина мастер-матрицы (дюймы): 3,90/3,82.
- Мощность двигателя (кВт/л. с.): 4/5,4 (400 В, трёхфазная сеть).
- Объём масляного бака: 135 л.
Габариты (Д × Ш × В)
- Размеры станка (мм): 860 × 1000 × 1600.
- Размеры станка (дюймы): 33,9 × 39,4 × 63,0.
- Размеры в упаковке (мм): 1050 × 1050 × 1780.
- Размеры в упаковке (дюймы): 41,3 × 41,3 × 70,1.
Вес
- Вес станка (кг/фунты): 1250/2756.
- Вес станка в упаковке (кг/фунты): 1400/3086.
1) С использованием стандартных матриц. Диапазон обжима можно расширить с помощью специальных матриц.
2) Теоретический расчёт при цикле обжима 10 мм.
3) Гидравлический шланг / промышленный шланг.
4) Максимальное раскрытие соответствует полному ходу матрицы. Прибавьте это значение к минимальному диаметру обжима используемой матрицы. Полученный результат — это максимальное раскрытие станка с установленной матрицей.
| Номер набора матриц (DieSetNo) | Диаметр (D, мм) | Длина (L, мм) | Диапазон обжима (Crimp. range, мм) |
|---|---|---|---|
| *18506/10 | 10 | 55 | 10.0–12.0 |
| *18506/12 | 12 | 55 | 12.0–14.0 |
| 18506/14 | 14 | 55 | 14.0–16.0 |
| 18506/16 | 16 | 55 | 16.0–19.0 |
| 18506/19 | 19 | 55 | 19.0–22.0 |
| 18506/22 | 22 | 70 | 22.0–26.0 |
| 18506/26 | 26 | 70 | 26.0–30.0 |
| 18506/30 | 30 | 70 | 30.0–34.0 |
| 18506/34 | 34 | 75 | 34.0–39.0 |
| 18506/39 | 39 | 75 | 39.0–45.0 |
| 18506/45 | 45 | 90 | 45.0–51.0 |
| 18506/51 | 51 | 90 | 51.0–57.0 |
| 18506/57 | 57 | 100 | 57.0–63.0 |
| 18506/63 | 63 | 110 | 63.0–69.0 |
| 18506/69 | 69 | 110 | 69.0–75.0 |
| *18506/74 | 74 | 110 | 74.0–80.0 |
| *18506/78 | 78 | 110 | 78.0–87.0 |
Вес
- Вес станка (кг/фунты)
- 1250/2756
- Вес станка в упаковке (кг/фунты)
- 1400/3086
Габариты
- Размеры в упаковке (дюймы)
- 41,3 × 41,3 × 70,1
- Размеры в упаковке (мм)
- 1050 × 1050 × 1780
- Размеры станка (дюймы)
- 33,9 × 39,4 × 63,0
- Размеры станка (мм)
- 860 × 1000 × 1600
Технические данные
- Время цикла при обжиме 10 мм (сек)
- 1,8 (для модели S — 1,6)
- Диаметр/длина мастер-матрицы (дюймы)
- 3,90/3,82
- Диаметр/длина мастер-матрицы (мм)
- 99/97
- Максимальная сила обжима (в тоннах)
- 280
- Максимальная сила обжима (кН)
- 2800
- Максимальное раскрытие (мм)
- +72
- Максимальное раскрытие без матриц (мм)
- 161
- Максимальный диаметр обжима (мм/дюймы)
- 87/3,42
- Максимальный диаметр обжима с мастер-матрицами (мм/дюймы)
- 109/4,3
- Мощность двигателя (кВт/л. с.)
- 4/5,4 (400 В, трёхфазная сеть)
- Объём масляного бака
- 135 л
- Размер гидравлического шланга (дюймы)
- 2" 6 SP/SH
- Размер промышленного шланга (дюймы)
- 3,42
- Серия матриц
- 32
