Обжимной станок

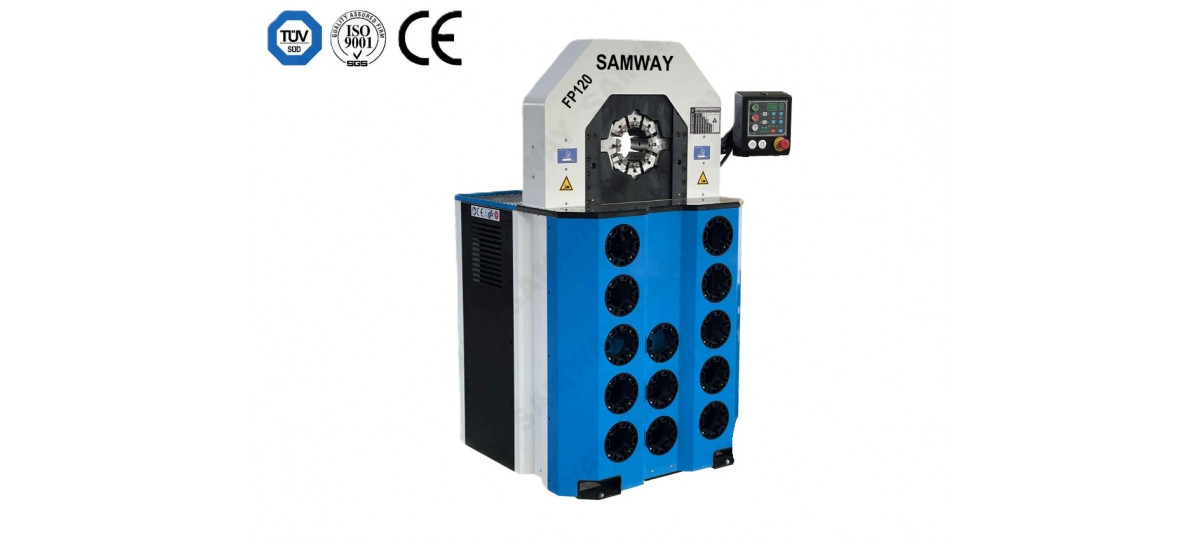

Обжимной станок SAMWAY FP120 (SAMWAY FP120 CRIMPING MACHINE)

Описание функций:

• Поддержка гидравлических шлангов 2″ 6 SP/SH — машина предназначена для обжима гидравлических шлангов данного типа (диаметр 2 дюйма, тип 6 SP/SH).

• Прецизионное цифровое управление — обеспечивает высокую точность обжима за счёт цифрового контроля параметров процесса, минимизирует вероятность ошибок.

• Быстросменная оснастка (стойка для инструментов и матриц) — позволяет оперативно менять инструменты и матрицы, существенно сокращая время на перенастройку оборудования между разными задачами.

• Оптимизирована для массового производства — конструкция машины разработана с учётом высоких производственных объёмов: отличается надёжностью, стабильностью работы и высокой производительностью при длительной эксплуатации.

• Энергосберегающий и высокоскоростной обжим — сочетает экономию электроэнергии с максимальной скоростью выполнения операций обжима, что повышает общую эффективность производства.

• Сертификация по стандарту CE — соответствует европейским требованиям безопасности и качества, гарантирует надёжность и безопасность эксплуатации оборудования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Максимальный диаметр обжима (мм/дюймы) (1) — 87/3,42.

• Максимальный диаметр обжима с мастер-матрицами (мм/дюймы) — 109/4,3.

• Максимальная сила обжима (кН) — 2800.

• Максимальная сила обжима (тоннаж) — 280.

• Время цикла на 10 мм (сек) (2)— 1,8 (для модели S: 1,6).

• Размер гидравлического шланга (дюймы) — 2" 6 SP/SH.

• Размер промышленного шланга (дюймы) — 3,42*.

• Серия комплектов матриц (3)— 32.

• Максимальное раскрытие (мм) (4)— +72.

• Максимальное раскрытие без матриц (мм) — 161.

• Размеры мастер-матрицы (D/L, мм) — 99/97.

• Размеры мастер-матрицы (D/L, дюймы) — 3,90/3,82.

• Мощность двигателя (кВт/л. с.) — 4/5,4 (400 В, 3 фазы).

• Объём масляного бака — 135 л.

РАЗМЕРЫ (Д×Ш×В)

• Габариты станка (мм) — 860 × 1000 × 1600.

• Габариты станка (дюймы) — 33,9 × 39,4 × 63,0.

• Габариты в упаковке (мм) — 1050 × 1050 × 1780.

• Габариты в упаковке (дюймы) — 41,3 × 41,3 × 70,1.

ВЕС

• Вес станка (кг/фунты) — 1250/2756.

• Вес в упаковке (кг/фунты) — 1400/3086.

1. С использованием стандартных матриц. Диапазон обжима можно расширить с помощью специальных матриц.

2. Теоретически при цикле в 10 мм. (Имеется в виду теоретический расчёт или работа устройства при шаге/цикле в 10 мм.)

3. Гидравлический шланг / промышленный шланг.

4. Максимальное раскрытие равно полному ходу матрицы. Чтобы определить максимальное раскрытие станка с установленной матрицей, нужно прибавить этот параметр (полный ход матрицы) к минимальному диаметру обжима, который поддерживает данный комплект матриц. Полученное значение и будет максимальным раскрытием машины при установленной матрице.

Набор матриц серии 32 (Die Set 32-Series)

* Опциональные (дополнительные) наборы матриц — за отдельную плату

• Номер набора матриц (DieSetNo) — идентификационный номер комплекта матриц.

• Диаметр (D), мм — диаметр матрицы в миллиметрах.

• Длина (L), мм — длина матрицы в миллиметрах.

• Диапазон обжима (Crimp. range), мм — диапазон диаметров, которые можно обжать с помощью данного комплекта матриц (в миллиметрах).
